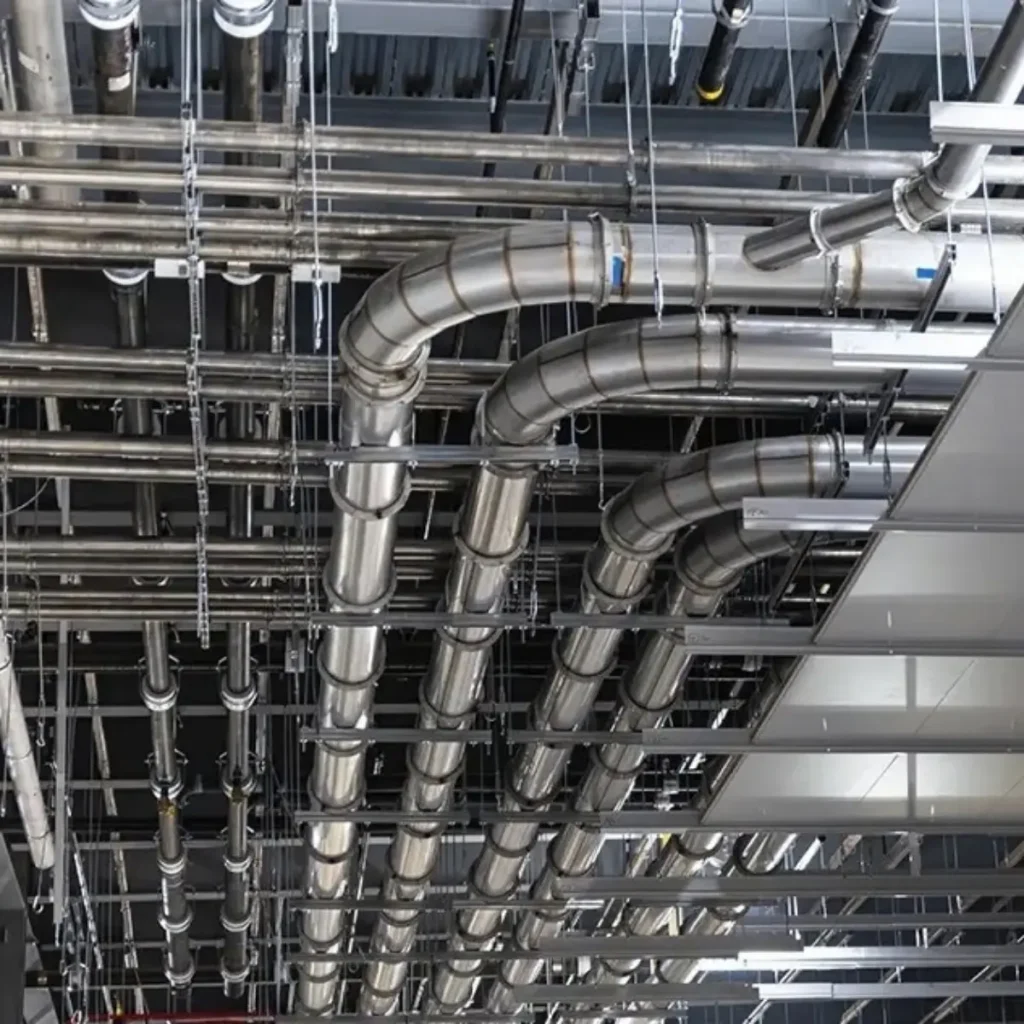

استاندارد VDI 6022 به عنوان مرجع اصلی در طراحی، ساخت و بهره‌برداری بهداشتی سیستم‌های تهویه و تهویه مطبوع، چارچوبی جامع برای تضمین کیفیت هوای داخل ساختمان ارائه می‌دهد. در این میان، کانال‌های هوا به عنوان شریان‌های اصلی سیستم، نقشی حیاتی در حفظ سلامت ساکنان ایفا می‌کنند. طراحی بهداشتی کانال‌ها فراتر از انتخاب ابعاد مناسب، نیازمند رویکردی سیستماتیک از مرحله برنامه‌ریزی تا اجرا و نگهداری است تا از تجمع آلاینده‌ها، رشد میکروبی و افت کیفیت هوای تأمینی جلوگیری شود.
بر اساس بخش ۶.۳.۱۰ این استاندارد، طراحی کانال‌ها باید به گونه‌ای باشد که از ایجاد مسیرهای غیرضروری و طولانی، مقاطع جریان نامطلوب از نظر آیرودینامیکی و ورود ناخواسته هوای با کیفیت پایین‌تر جلوگیری کند. هدف اصلی، تسهیل تمیزکاری در طول عمر مفید سیستم است. یکی از چالش‌های اصلی، استفاده از کانال‌های انعطاف‌پذیر با سطح داخلی غیرصاف است که به دلیل دشواری تمیزکاری، باید مصرف آن‌ها به حداقل برسد و در صورت آلودگی شدید، تعویض شوند. همچنین، استاندارد بر لزوم هوا‌بندی دقیق (Air tightness) تأکید دارد تا از نشت هوا و ورود آلاینده‌ها به داخل کانال جلوگیری شود.
برج خنک کننده چیست و چگونه کار می‌کند؟ با نحوه عملکرد، انواع، کاربردها و نقش برج خنک کننده در سیستم‌های تهویه مطبوع و چیلر آشنا شوید.
➜ مطالعه مقاله کاملبخش ۶.۱.۲ به طور خاص به ساخت و نصب می‌پردازد. یک اصل اساسی این است که تمام اجزا باید پیش از نصب، از نظر تمیزی بازرسی شوند. برای دستیابی به کلاس تمیزی مورد نیاز، به‌ویژه در سیستم‌هایی که هوای تأمینی آن‌ها حساس است، رعایت اصول زیر الزامی است:
حمل و نقل و انبارداری: اجزا باید در محیطی تمیز، خشک و دور از عوامل جوی نگهداری شوند تا از آلودگی و آسیب فیزیکی محافظت گردند.
مونتاژ: در حین مونتاژ، باید از ایجاد آلودگی ثانویه (مانند براده های فلزی یا گرد و غبار) جلوگیری شود. استفاده از پیچ‌های خودکار و لبه‌های تیز که می‌توانند باعث آسیب شوند، باید به حداقل برسد.
پس از نصب: کانال‌ها باید تا زمان راه‌اندازی نهایی، در برابر آلودگی محافظت شوند. به عنوان مثال، استفاده از پوشش‌های محافظ روی دریچه‌ها و دهانه‌ها توصیه می‌شود.
برای اطمینان از قابلیت تمیزکاری سیستم در آینده، نصب دریچه‌های بازرسی (Inspection openings) و دریچه‌های تمیزکاری (Cleaning openings) ضروری است. طبق بخش ۶.۳.۱۰.۳، حداقل باید در مکان‌های زیر دریچه بازرسی تعبیه شود:
ورودی هوای تازه (ترجیحاً پیش از دمپر)
دمپرهای حریق
در صورت عدم دسترسی آسان: صداگیرها، مبدل‌های حرارتی، دمپرها و کنترل‌کننده‌های جریان هوا.
همچنین، کانال هوای تازه تا اولین مرحله فیلتر باید همیشه خشک و تمیز نگه داشته شود. طراحی باید به گونه‌ای باشد که نیاز به تمیزکاری مکرر نداشته باشد، اما در صورت تجاوز آلودگی از حد مجاز ،تمیزکاری اجباری است.
بررسی عوامل موثر بر قیمت هواساز هایژنیک بیمارستانی مطابق استاندارد DIN 1946-4 و VDI 6022. جهت دریافت برآورد قیمت فنی و مشاوره تخصصی با مهندسان فرم دما تماس ب…
➜ مطالعه مقاله کاملفضاهای پلنوم (مانند سقف کاذب) که به عنوان کانال هوا عمل می‌کنند، تابع همان الزامات بهداشتی کانال‌ها هستند (بخش ۶.۳.۱۰.۷). این فضاها باید قبل از راه‌اندازی کاملاً تمیز شوند (Clean-swept)، در برابر سایش مقاوم باشند و از نفوذ گردوغبار یا بو به داخل آن‌ها جلوگیری شود. کانال‌های زیرزمینی نیز به دلیل خطر تجمع رطوبت و رشد میکروبی، نیازمند بازرسی‌های دوره‌ای و تمیزکاری منظم هستند.
طراحی بهداشتی کانال‌های هوا یک فرآیند چندوجهی است که از انتخاب مواد و طراحی مسیر آغاز شده و به نصب دقیق، نصب دریچه‌های بازرسی کافی و نگهداری دوره‌ای ختم می‌شود. اجرای صحیح الزامات VDI 6022 نه تنها به تضمین کیفیت هوای سالم و کاهش خطرات بهداشتی کمک می‌کند، بلکه با پیشگیری از تجمع آلودگی، عمر مفید سیستم و بهره‌وری انرژی آن را نیز بهبود می‌بخشد. نادیده گرفتن این اصول، به ویژه در مورد کانال‌های هوای تأمینی، می‌تواند منجر به بروز مشکلات جدی بهداشتی برای ساکنان و تحمیل هزینه‌های سنگین ناشی از تمیزکاری‌های اضطراری یا تعویض اجزا شود.
