چیلر تراکمی هواخنک یکی از پرکاربردترین تجهیزات سرمایشی در سیستمهای تهویه مطبوع و برخی فرآیندهای صنعتی است که وظیفه آن تولید آب سرد و تأمین سرمایش مورد نیاز ساختمان یا تجهیزات است. این نوع چیلر با استفاده از سیکل تبرید تراکمی، گرمای موجود در آب یا سیال را جذب کرده و سپس حرارت مبرد را به کمک هوای محیط دفع میکند.
در چیلر تراکمی هواخنک، فرآیند دفع حرارت توسط کندانسور هواخنک و فنهای آن انجام میشود. به همین دلیل، برخلاف چیلرهای آبخنک، برای خنککردن مبرد به برج خنککننده و مدار آب کندانسور نیاز نیست. این ویژگی باعث شده است چیلر هواخنک در پروژههایی که با محدودیت مصرف آب، کمبود فضای نصب تجهیزات جانبی یا نیاز به سیستم سادهتر مواجه هستند، مورد توجه قرار گیرد.
آب سرد تولیدشده توسط چیلر میتواند در تجهیزاتی مانند هواساز و فنکویل برای تأمین سرمایش ساختمان مورد استفاده قرار گیرد. همچنین در برخی کاربردهای صنعتی، از این سیستم برای خنککاری تجهیزات و فرآیندهایی که به کنترل دما نیاز دارند استفاده میشود. انتخاب ظرفیت و نوع چیلر باید بر اساس عواملی مانند بار سرمایشی، شرایط آبوهوایی، دمای محیط، نوع کاربری و فضای در دسترس انجام شود.
یکی از نکات مهم درباره چیلرهای هواخنک، وابستگی عملکرد کندانسور به دمای هوای محیط است. به همین دلیل، هنگام انتخاب این دستگاه باید شرایط اقلیمی محل نصب و مشخصات فنی دستگاه بهدقت بررسی شود. نوع کمپرسور نیز اهمیت زیادی دارد و مدلهایی مانند چیلر اسکرو هواخنک و چیلر اسکرال هواخنک بر اساس ظرفیت و نیاز پروژه قابل انتخاب هستند.
اما چیلر تراکمی هواخنک چیست، چگونه کار میکند، چه اجزایی دارد و چه تفاوتی با چیلر آبخنک دارد؟ همچنین مزایا و محدودیتهای این سیستم چیست و هنگام خرید چیلر هواخنک باید به چه نکاتی توجه کرد؟
در این مقاله از شرکت فرم دما، بهصورت جامع با ساختار، نحوه عملکرد، اجزای اصلی، انواع چیلر تراکمی هواخنک، مزایا و معایب، کاربردها، تفاوت چیلر هواخنک و آبخنک و عوامل مؤثر بر انتخاب این تجهیزات آشنا میشویم.

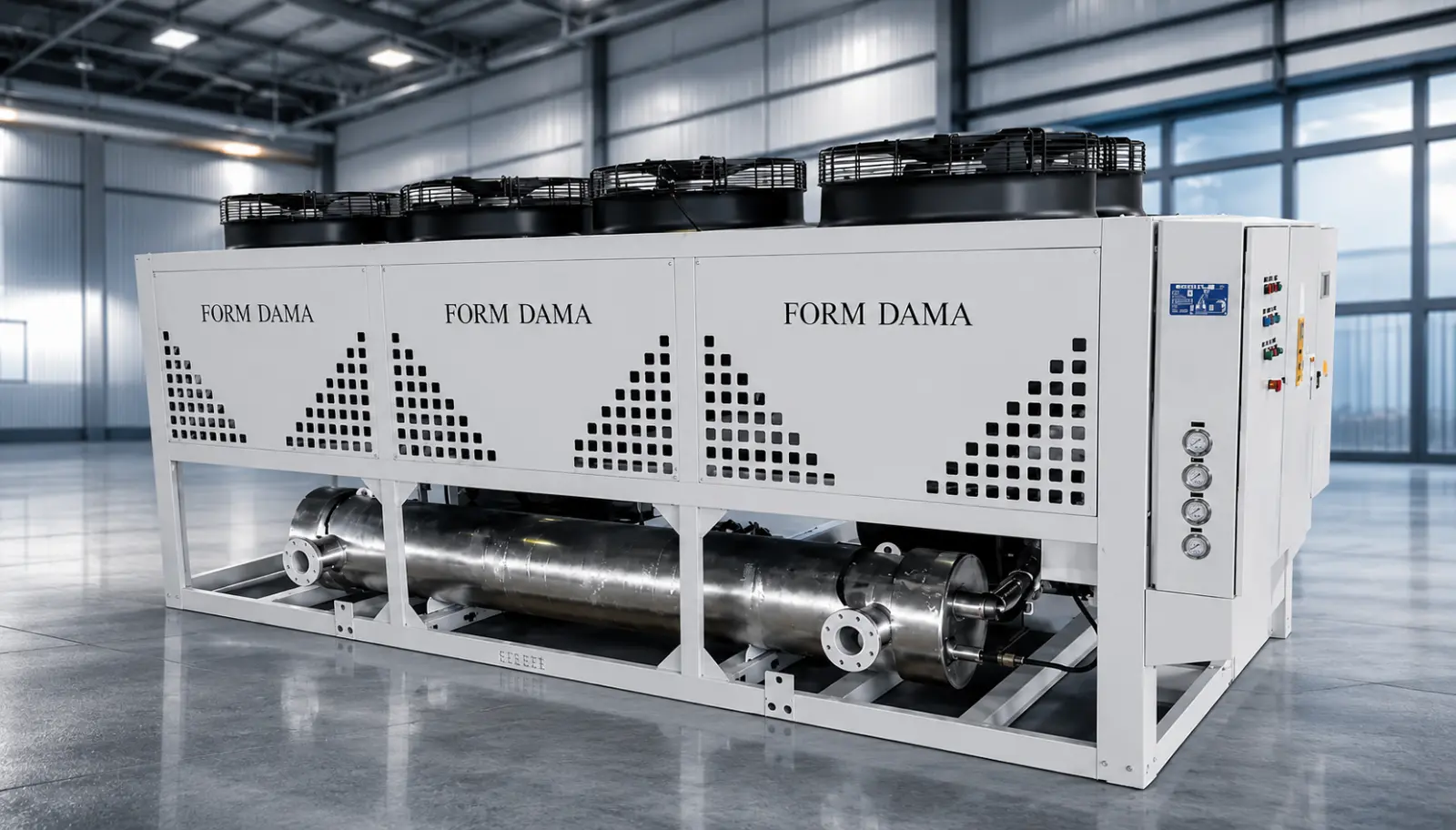

چیلر تراکمی هواخنک یکی از انواع سیستمهای سرمایشی است که با استفاده از سیکل تبرید تراکمی، گرمای موجود در آب یا سیال را جذب کرده و سپس این حرارت را به هوای محیط منتقل میکند. در این سیستم، آب پس از خنکشدن در اواپراتور، به سمت تجهیزات مصرفکننده مانند هواساز، فنکویل یا تجهیزات صنعتی ارسال میشود تا سرمایش مورد نیاز را تأمین کند.
تفاوت اصلی چیلر تراکمی هواخنک با مدل آبخنک در نحوه دفع حرارت از مبرد است. در چیلر هواخنک، حرارت مبرد توسط کندانسور هواخنک و فنهای آن به هوای محیط منتقل میشود؛ بنابراین برای دفع حرارت، به برج خنککننده و مدار آب کندانسور نیاز نیست. همین ویژگی باعث شده است که چیلر هواخنک در پروژههایی که محدودیت مصرف آب، کمبود فضا یا سادگی تجهیزات اهمیت دارد، گزینهای کاربردی باشد.
در فرآیند سرمایش، مبرد در یک مدار بسته بین اجزای اصلی چیلر حرکت میکند. ابتدا مبرد در کمپرسور متراکم شده و فشار و دمای آن افزایش پیدا میکند. سپس وارد کندانسور شده و با انتقال حرارت به هوای بیرون، به مایع تبدیل میشود. مبرد در ادامه از شیر انبساط عبور کرده و با کاهش فشار و دما وارد اواپراتور میشود. در اواپراتور، مبرد گرمای آب را جذب کرده و باعث کاهش دمای آن میشود.
فرآیند کلی عملکرد چیلر تراکمی هواخنک را میتوان به شکل زیر خلاصه کرد:
جذب گرما از آب → انتقال گرما به مبرد → فشردهسازی مبرد در کمپرسور → دفع حرارت در کندانسور هواخنک → کاهش فشار در شیر انبساط → جذب مجدد گرما در اواپراتور
یکی از ویژگیهای مهم این نوع چیلر، عدم نیاز به برج خنککننده است که میتواند موجب کاهش تجهیزات جانبی، مصرف آب و پیچیدگی اجرای سیستم شود. با این حال، عملکرد کندانسور هواخنک به دمای هوای محیط و شرایط نصب دستگاه وابسته است؛ بنابراین هنگام انتخاب چیلر باید شرایط آبوهوایی محل پروژه، ظرفیت سرمایشی و مشخصات فنی دستگاه بهدقت بررسی شود.
چیلرهای تراکمی هواخنک میتوانند با کمپرسورهای مختلفی طراحی شوند که از میان آنها چیلر اسکرال هواخنک و چیلر اسکرو هواخنک از مدلهای قابل استفاده در پروژههای مختلف هستند. انتخاب نوع کمپرسور و ظرفیت دستگاه نیز باید متناسب با بار سرمایشی و نوع کاربری ساختمان یا فرآیند صنعتی انجام شود.
به طور کلی، چیلر تراکمی هواخنک میتواند راهکاری مناسب برای تأمین سرمایش ساختمانهای اداری و تجاری، مراکز مختلف و برخی فرآیندهای صنعتی باشد؛ اما انتخاب آن باید بر اساس شرایط واقعی پروژه و مقایسه فنی و اقتصادی با سایر سیستمهای سرمایشی انجام شود.
برای درک بهتر نحوه عملکرد چیلر هواخنک باید با سیکل تبرید تراکمی آشنا شویم.
این سیکل از چهار بخش اصلی تشکیل شده است:
مبرد در یک مدار بسته بین این اجزا حرکت میکند.
مبرد پس از خروج از اواپراتور به صورت بخار کمفشار وارد کمپرسور میشود. کمپرسور با فشردهکردن مبرد، فشار و دمای آن را افزایش میدهد.
مبرد پرفشار و داغ از کمپرسور خارج شده و وارد کندانسور هواخنک میشود. در این بخش، فنها هوا را از روی کویلهای کندانسور عبور میدهند. حرارت مبرد به هوا منتقل شده و مبرد از حالت بخار به مایع تبدیل میشود.
مبرد مایع پس از خروج از کندانسور به شیر انبساط میرسد. شیر انبساط مقدار جریان مبرد را کنترل کرده و باعث کاهش فشار آن میشود.
با کاهش فشار، شرایط لازم برای ورود مبرد به اواپراتور و جذب حرارت فراهم میشود.
مبرد وارد اواپراتور شده و با جذب گرمای آب یا سیال، تبخیر میشود. در نتیجه، دمای آب کاهش پیدا میکند و آب سردشده برای تأمین سرمایش به سیستم تهویه مطبوع یا فرآیند صنعتی ارسال میشود.
بخار مبرد نیز مجدداً به کمپرسور بازمیگردد و چرخه از ابتدا تکرار میشود.

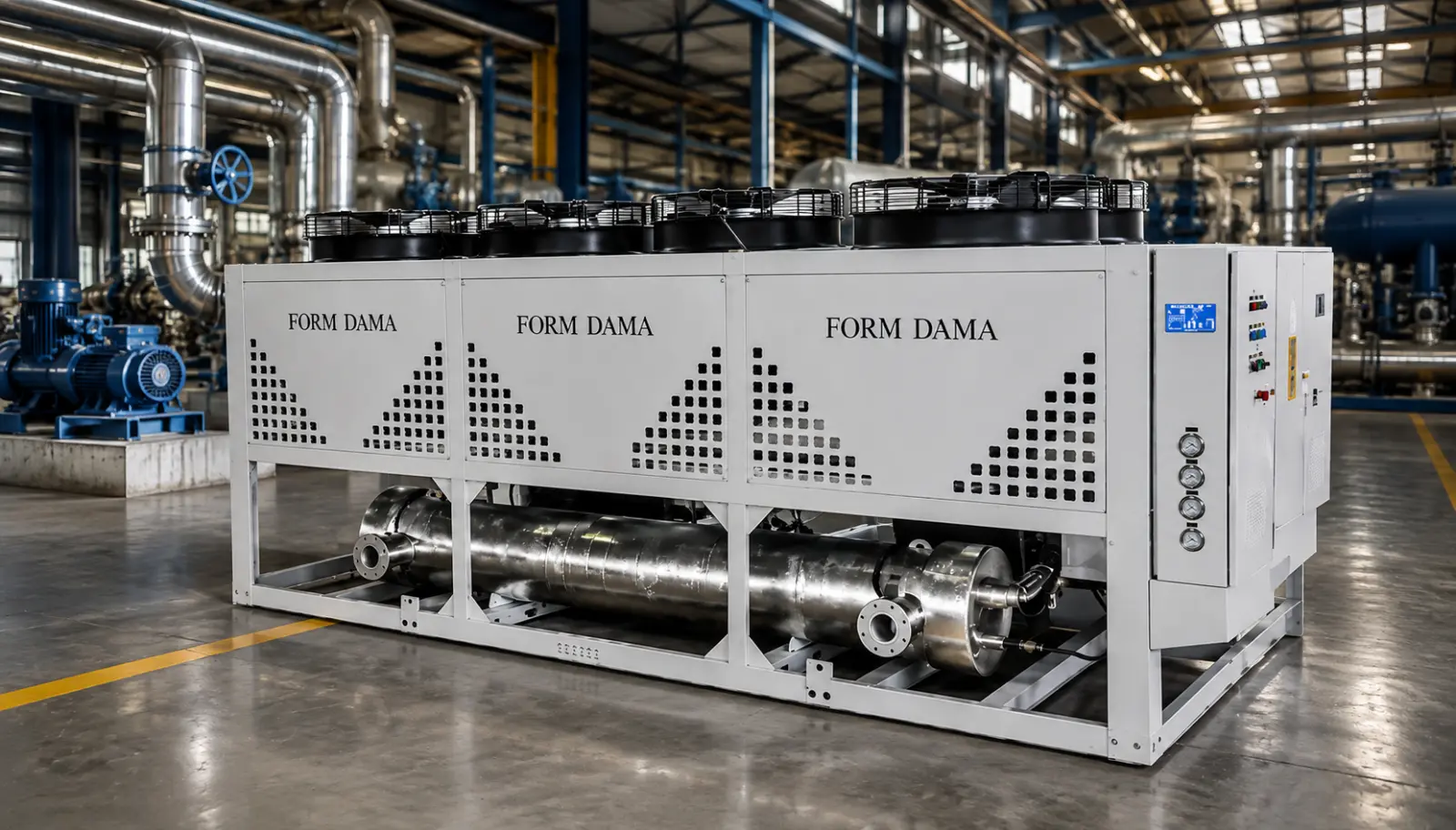

شناخت اجزای چیلر هواخنک برای بررسی عملکرد و انتخاب صحیح این تجهیزات اهمیت زیادی دارد. مهمترین اجزای این نوع چیلر عبارتاند از:
کمپرسور وظیفه فشردهکردن مبرد و ایجاد اختلاف فشار مورد نیاز در سیکل تبرید را بر عهده دارد. نوع کمپرسور میتواند روی ظرفیت، راندمان، صدای دستگاه، ابعاد و نحوه کنترل ظرفیت چیلر تأثیر بگذارد. در چیلرهای تراکمی هواخنک ممکن است از کمپرسورهای مختلفی مانند اسکرال و اسکرو استفاده شود.
کندانسور هواخنک یکی از مهمترین بخشهای این سیستم است. در این قسمت، حرارت مبرد به هوای محیط منتقل میشود. کویلهای کندانسور معمولاً همراه با فنهایی کار میکنند که جریان هوا را ایجاد میکنند.
یکی از تفاوتهای مهم چیلر هواخنک با چیلر آبخنک نیز همین بخش است؛ زیرا در مدل هواخنک، دفع حرارت مستقیماً با استفاده از هوا انجام میشود.
فنها وظیفه ایجاد جریان هوا در اطراف کویل کندانسور را دارند. عملکرد مناسب فنها برای دفع حرارت اهمیت زیادی دارد و شرایط محیطی، دمای هوای بیرون و طراحی کندانسور میتوانند روی عملکرد آن تأثیر بگذارند.
شیر انبساط جریان مبرد ورودی به اواپراتور را کنترل میکند و با کاهش فشار مبرد، شرایط لازم برای تبخیر آن را فراهم میسازد.
اواپراتور محل انتقال حرارت بین آب یا سیال و مبرد است. مبرد در اواپراتور گرمای آب را جذب میکند و باعث کاهش دمای آن میشود. آب سرد تولیدشده نیز به سمت سیستم مصرفکننده هدایت میشود.
چیلرهای تراکمی هواخنک را میتوان بر اساس نوع کمپرسور و ظرفیت دستگاه دستهبندی کرد. از جمله مدلهای رایج میتوان به موارد زیر اشاره کرد:
انتخاب نوع کمپرسور به ظرفیت مورد نیاز، نوع کاربری، شرایط پروژه و الزامات طراحی بستگی دارد.
چیلر اسکرال هواخنک نوعی چیلر تراکمی است که از کمپرسور اسکرال استفاده میکند. کمپرسور اسکرال از دو قطعه مارپیچی تشکیل شده است که یکی ثابت و دیگری متحرک است. حرکت این دو بخش موجب فشردهشدن تدریجی مبرد میشود.
از ویژگیهای این نوع کمپرسور میتوان به:
اشاره کرد. در برخی طراحیها نیز میتوان از چند کمپرسور اسکرال برای دستیابی به ظرفیت مورد نیاز استفاده کرد.

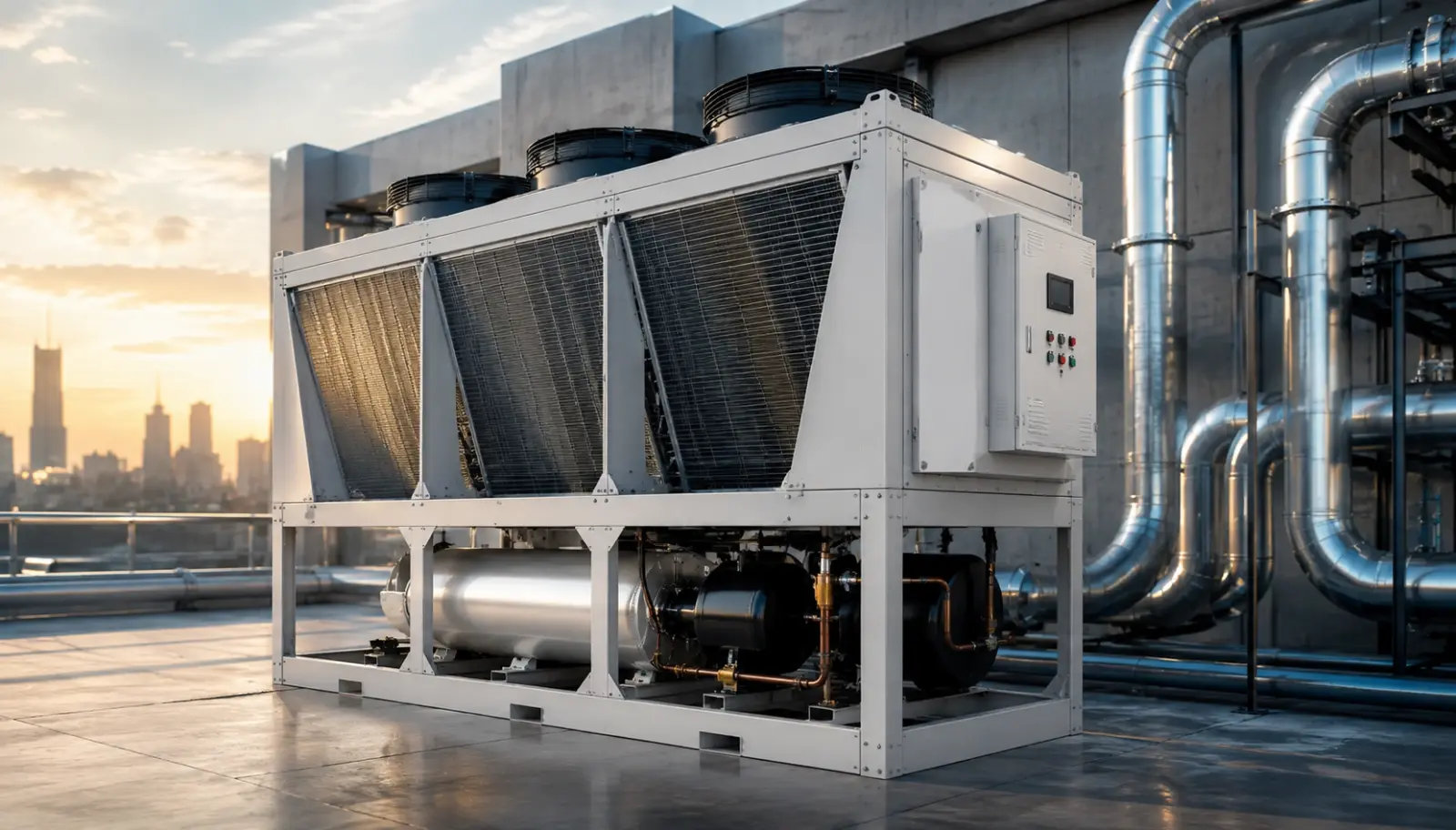

چیلر اسکرو هواخنک نوعی چیلر تراکمی است که در آن کمپرسور اسکرو وظیفه فشردهسازی مبرد را بر عهده دارد. کمپرسور اسکرو از روتورهای مارپیچی برای فشردهسازی مبرد استفاده میکند و به دلیل ساختار خود، برای ظرفیتهای سرمایشی متوسط و بالا کاربرد دارد.
از ویژگیهای چیلر اسکرو میتوان به موارد زیر اشاره کرد:
انتخاب بین چیلر اسکرال و اسکرو باید بر اساس ظرفیت و شرایط واقعی پروژه انجام شود.
چیلر هواخنک در پروژههایی که استفاده از برج خنککننده امکانپذیر نیست یا مصرف آب اهمیت زیادی دارد، میتواند مزایای قابل توجهی داشته باشد. مهمترین مزایای چیلر تراکمی هواخنک عبارتاند از:
یکی از مهمترین مزایای این سیستم، عدم نیاز به برج خنککننده برای دفع حرارت است.
چیلر چیست و چگونه کار میکند؟ با تفاوت چیلر جذبی و تراکمی، نحوه عملکرد، مزایا، کاربردها و نکات مهم انتخاب چیلر برای سیستمهای تهویه مطبوع آشنا شوید.
➜ مطالعه مقاله کاملچون فرآیند دفع حرارت مستقیماً با هوا انجام میشود، برخلاف سیستمهای آبخنک، مصرف آب مربوط به برج خنککننده وجود ندارد.
حذف برخی تجهیزات جانبی مانند برج خنککننده و تجهیزات مربوط به مدار آب کندانسور میتواند طراحی و نصب سیستم را سادهتر کند.
چیلر هواخنک به تجهیزات جانبی کمتری نسبت به برخی سیستمهای آبخنک نیاز دارد.
در مناطقی که دسترسی به آب محدود است یا هزینه مصرف آب اهمیت دارد، استفاده از چیلر هواخنک میتواند مورد بررسی قرار گیرد.
چیلر هواخنک میتواند بدون نیاز به سیستم برج خنککننده کار کند و این موضوع در برخی پروژهها یک مزیت مهم محسوب میشود.
با وجود مزایای متعدد، چیلر تراکمی هواخنک محدودیتهایی نیز دارد که باید قبل از انتخاب بررسی شوند.
در چیلر هواخنک، دفع حرارت به دمای هوای بیرون وابسته است. افزایش دمای محیط میتواند شرایط کار کندانسور را دشوارتر کند.
محل نصب باید به گونهای باشد که جریان هوای مناسب در اطراف کندانسور ایجاد شود.
قرارگیری دستگاه در فضای نامناسب، نزدیک دیوار یا در محلی با گردش هوای ضعیف میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
کندانسور حرارت جذبشده از مبرد را به هوای محیط منتقل میکند و بنابراین هوای اطراف دستگاه گرمتر میشود.

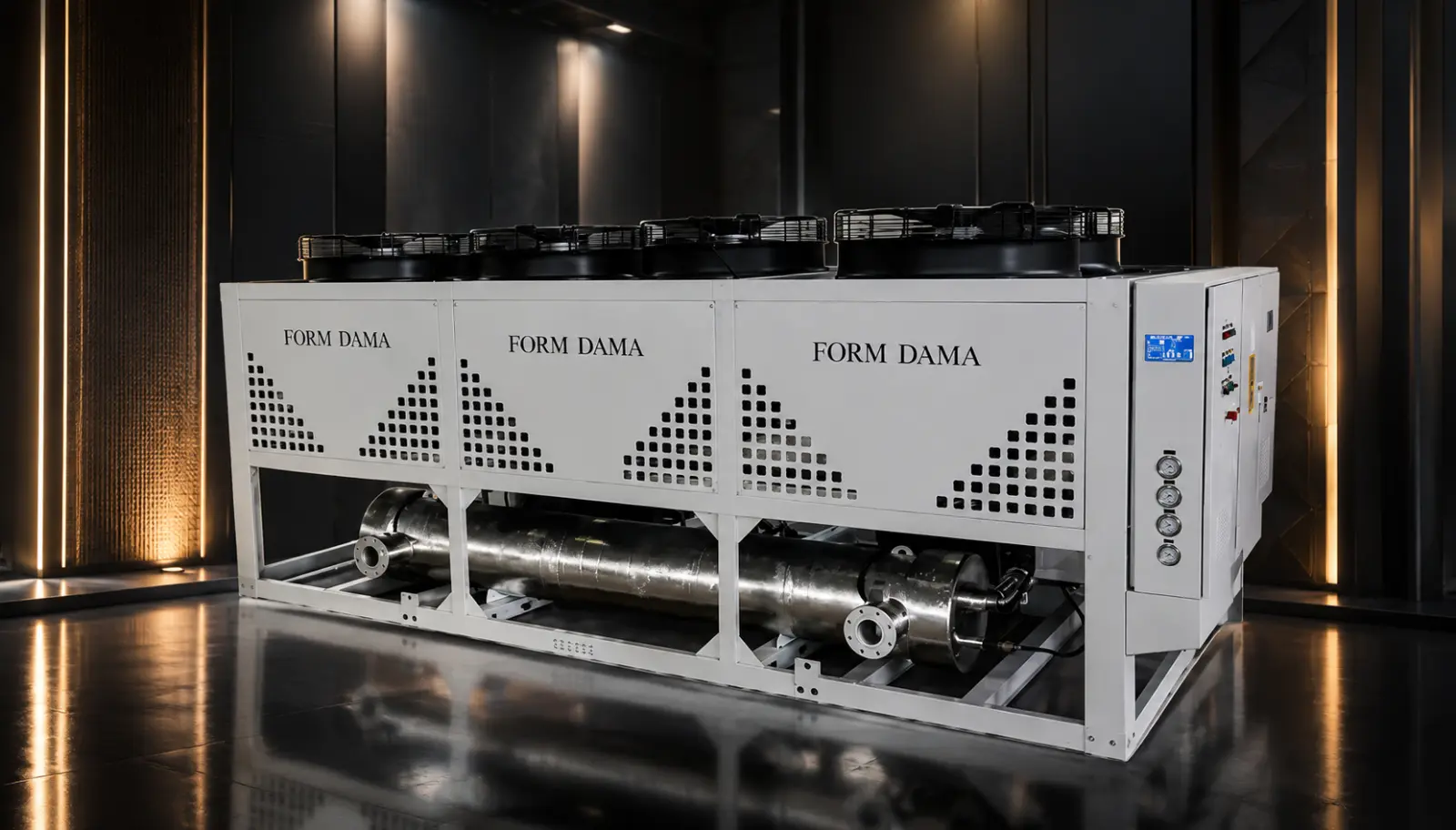

یکی از مهمترین پرسشها در زمان انتخاب سیستم سرمایش این است که چیلر هواخنک بهتر است یا آبخنک؟
تفاوت اصلی این دو سیستم در روش دفع حرارت است.
بنابراین نمیتوان گفت یک مدل همیشه بهتر است. شرایط پروژه باید تعیین کند که چیلر هواخنک یا آبخنک انتخاب مناسبتری است.
چیلر تراکمی هواخنک میتواند در پروژههای مختلف ساختمانی و صنعتی مورد استفاده قرار گیرد.
برخی از کاربردهای آن عبارتاند از:
برای تأمین آب سرد مورد نیاز سیستمهای تهویه مطبوع ساختمانهای اداری میتوان از چیلر هواخنک استفاده کرد.
مراکز تجاری و فروشگاهی نیز میتوانند از چیلرهای هواخنک برای تأمین سرمایش استفاده کنند.
در پروژههای اقامتی، انتخاب سیستم سرمایش مناسب اهمیت زیادی دارد و چیلر هواخنک یکی از گزینههای قابل بررسی است.
در برخی ساختمانهای مسکونی و پروژههایی که به سیستم سرمایش مرکزی نیاز دارند، استفاده از چیلر هواخنک امکانپذیر است.
چیلر هواخنک میتواند برای خنککاری برخی تجهیزات و فرآیندهای صنعتی نیز مورد استفاده قرار گیرد؛ البته ظرفیت و شرایط کاری باید بهصورت دقیق بررسی شود.
عایقکاری فن کویل و چیلر در اراک با اجرای اصولی، کاهش اتلاف انرژی و جلوگیری از تعریق لولهها. بررسی روش اجرا، هزینه و اشتباهات رایج توسط فرم دما.
➜ مطالعه مقاله کاملبرای انتخاب یک چیلر تراکمی هواخنک مناسب باید چند عامل مهم بررسی شود.
اولین و مهمترین عامل، تعیین بار سرمایشی ساختمان یا فرآیند است. انتخاب دستگاه با ظرفیت کمتر از نیاز میتواند باعث کاهش عملکرد سیستم شود و انتخاب ظرفیت بیش از اندازه نیز ممکن است هزینه اولیه و مصرف انرژی را افزایش دهد.
دمای محیط یکی از عوامل مهم در عملکرد کندانسور هواخنک است. بنابراین شرایط اقلیمی محل نصب باید در انتخاب دستگاه در نظر گرفته شود.
باید مشخص شود که برای پروژه استفاده از کمپرسور اسکرال، اسکرو یا سایر مدلهای مناسب گزینه بهتری است.
چیلر هواخنک معمولاً در فضای بیرونی نصب میشود و باید فضای کافی برای جریان هوا، سرویس و نگهداری دستگاه وجود داشته باشد.
راندمان دستگاه و مصرف انرژی آن در طول دوره بهرهبرداری از اهمیت زیادی برخوردار است.
علاوه بر قیمت اولیه، هزینه سرویس و تعمیرات نیز باید در محاسبات اقتصادی پروژه لحاظ شود.
قیمت چیلر هواخنک یک عدد ثابت نیست و بر اساس مشخصات فنی و شرایط پروژه تعیین میشود.
عواملی مانند:
میتوانند بر قیمت نهایی تأثیر داشته باشند. به همین دلیل، مقایسه قیمت دو چیلر بدون بررسی مشخصات فنی آنها نمیتواند معیار دقیقی برای انتخاب باشد.
سرویس و نگهداری منظم نقش مهمی در حفظ راندمان و افزایش عمر مفید چیلر دارد. در برنامه نگهداری چیلر هواخنک باید مواردی مانند وضعیت کمپرسور، عملکرد فنها، تمیزی کویل کندانسور، وضعیت مبرد، اتصالات الکتریکی و عملکرد سیستم کنترل بررسی شود.
تمیزبودن کویل کندانسور نیز اهمیت زیادی دارد؛ زیرا تجمع گردوغبار و آلودگی روی سطح کویل میتواند انتقال حرارت را کاهش داده و فشار کاری سیستم را افزایش دهد. همچنین سرویس دورهای باید مطابق دستورالعمل سازنده و شرایط بهرهبرداری دستگاه انجام شود.
انتخاب بین این دو مدل به شرایط پروژه بستگی دارد. اگر پروژه با محدودیت مصرف آب مواجه باشد، برج خنککننده امکان نصب نداشته باشد یا سادگی سیستم اهمیت زیادی داشته باشد، چیلر هواخنک میتواند گزینه مناسبی باشد.
در پروژههایی که ظرفیت سرمایشی بسیار بالا، شرایط اقلیمی مناسب و امکان اجرای برج خنککننده وجود دارد، چیلر آبخنک نیز میتواند مورد بررسی قرار گیرد. بنابراین پیش از خرید چیلر، بهتر است عواملی مانند ظرفیت مورد نیاز، دمای محیط، فضای نصب، مصرف آب، مصرف برق و هزینههای بهرهبرداری بررسی شوند.
عملکرد چیلر هواخنک به دمای هوای محیط وابسته است. به همین دلیل، در مناطق گرم باید هنگام انتخاب دستگاه، شرایط طراحی و حداکثر دمای محیط به دقت بررسی شود. در چنین شرایطی، ظرفیت و مشخصات کندانسور، نوع کمپرسور و طراحی کلی دستگاه اهمیت بیشتری پیدا میکند.
بنابراین نمیتوان صرفاً بر اساس نام «هواخنک» درباره مناسببودن یک دستگاه برای منطقه خاص تصمیم گرفت و باید مشخصات فنی دستگاه با شرایط اقلیمی پروژه تطبیق داده شود.
چیلر تراکمی هواخنک یکی از سیستمهای پرکاربرد برای تأمین سرمایش ساختمانها و برخی کاربردهای صنعتی است که با استفاده از سیکل تبرید تراکمی و هوا، حرارت مبرد را به محیط منتقل میکند.
مهمترین اجزای این سیستم شامل کمپرسور، کندانسور هواخنک، فن، شیر انبساط و اواپراتور هستند. چیلرهای هواخنک میتوانند با کمپرسورهای مختلفی مانند اسکرول و اسکرو طراحی شوند و انتخاب میان آنها به ظرفیت و شرایط پروژه بستگی دارد.
عدم نیاز به برج خنککننده، مصرف پایینتر آب و تجهیزات جانبی کمتر از مهمترین مزایای این سیستم محسوب میشوند. در مقابل، عملکرد کندانسور آن به شرایط هوای محیط وابسته است و طراحی و محل نصب دستگاه اهمیت زیادی دارد.
در نهایت، برای انتخاب بهترین چیلر هواخنک باید ظرفیت سرمایشی، شرایط آبوهوایی، فضای نصب، نوع کمپرسور، مصرف انرژی، هزینه نگهداری و نیازهای پروژه بهصورت همزمان بررسی شوند.
اگر برای پروژه خود به دنبال خرید چیلر تراکمی هواخنک، بررسی ظرفیت مورد نیاز یا دریافت مشاوره تخصصی هستید، کارشناسان فرم دما میتوانند بر اساس شرایط پروژه، سیستم سرمایشی مناسب را بررسی و پیشنهاد کنند.
چیلر تراکمی هواخنک دستگاهی است که با استفاده از سیکل تبرید تراکمی، آب یا سیال را خنک کرده و حرارت مبرد را از طریق هوا به محیط بیرون منتقل میکند.
خیر. در چیلر هواخنک، دفع حرارت توسط کندانسور هواخنک و جریان هوا انجام میشود و برخلاف چیلر آبخنک، به برج خنککننده نیاز ندارد.
کاهش نیاز به آب و حذف برج خنککننده از مهمترین مزایای چیلر هواخنک است. این ویژگی باعث میشود در پروژههایی که محدودیت مصرف آب یا فضای نصب تجهیزات جانبی وجود دارد، گزینه مناسبی باشد.
انتخاب بین چیلر اسکرو و اسکرال به ظرفیت سرمایشی و شرایط پروژه بستگی دارد. کمپرسور اسکرال معمولاً برای برخی ظرفیتهای پایین و متوسط و کمپرسور اسکرو برای ظرفیتهای متوسط و بالاتر مورد بررسی قرار میگیرد.
قیمت چیلر هواخنک به عواملی مانند ظرفیت، نوع کمپرسور، مشخصات کندانسور، تجهیزات کنترلی، قطعات و شرایط پروژه بستگی دارد؛ بنابراین برای تعیین قیمت دقیق باید مشخصات فنی دستگاه مشخص شود.
