با پیشرفت فناوری در صنعت تهویه مطبوع، سیستمهای سرمایشی و گرمایشی متنوعی برای ساختمانهای مسکونی، اداری، تجاری و صنعتی طراحی شدهاند. هر کدام از این سیستمها با توجه به شرایط پروژه، متراژ ساختمان، نوع کاربری، ظرفیت مورد نیاز، هزینه نصب و میزان مصرف انرژی، مزایا و محدودیتهای خاص خود را دارند.
انتخاب سیستم تهویه مناسب نقش مهمی در افزایش آسایش حرارتی، کاهش مصرف انرژی و بهبود عملکرد ساختمان دارد. به همین دلیل، شناخت ساختار و نحوه عملکرد تجهیزات تهویه مطبوع پیش از خرید و نصب، اهمیت زیادی دارد.
یکی از پرکاربردترین سیستمهای تهویه مطبوع در ساختمانهای امروزی، داکت اسپلیت است. این سیستم به دلیل قیمت مناسب، نصب توکار، اشغال فضای کم، تأمین هوای تازه و قابلیت استفاده برای سرمایش و گرمایش، در بسیاری از پروژههای مسکونی و تجاری مورد استفاده قرار میگیرد.
داکت اسپلیت ترکیبی از سیستم کولر گازی و کانالکشی هوا است که در آن یونیت داخلی داخل سقف کاذب نصب شده و هوای سرد یا گرم پس از تنظیم دما، از طریق کانالها به فضاهای مختلف ساختمان منتقل میشود.
این سیستم در فصل تابستان با استفاده از سیکل تبرید تراکمی سرمایش ایجاد میکند و در فصل زمستان نیز با کمک کویل آب گرم یا سیستم گرمایشی مناسب، هوای گرم مورد نیاز محیط را تأمین میکند.
در این مقاله از فرم دما قصد داریم به بررسی کامل ساختار سیستم داکت اسپلیت، اجزای تشکیلدهنده، نحوه عملکرد، مزایا، معایب و نکات مهم هنگام انتخاب و خرید داکت اسپلیت بپردازیم.
داکت اسپلیت یکی از سیستمهای پرکاربرد تهویه مطبوع است که برای تأمین سرمایش و گرمایش ساختمانهای مسکونی، اداری و تجاری مورد استفاده قرار میگیرد. این سیستم از دو بخش اصلی شامل یونیت داخلی (هواساز سقفی) و یونیت خارجی (کندانسور) تشکیل شده است که با همکاری یکدیگر، هوای مطبوع را در محیط ایجاد میکنند.
از نظر عملکرد سرمایشی، داکت اسپلیت شباهت زیادی به کولر گازی دارد و بر پایه سیکل تبرید تراکمی کار میکند؛ اما تفاوت اصلی آن در نحوه نصب و توزیع هوا است. در کولرهای گازی معمولی، یونیت داخلی به صورت دیواری یا سقفی نصب شده و هوای خنک یا گرم مستقیماً وارد فضای اتاق میشود. در مقابل، در سیستم داکت اسپلیت، یونیت داخلی به صورت توکار در داخل سقف کاذب نصب شده و هوای تولیدشده پس از عبور از فیلترها و تنظیم دما، از طریق شبکه کانالکشی به بخشهای مختلف ساختمان منتقل میشود.
یکی از مهمترین ویژگیهای داکت اسپلیت، امکان استفاده از یک دستگاه برای تهویه چند فضای مختلف است. به کمک کانالکشی اصولی، هوای سرد یا گرم میتواند به اتاقها، سالن پذیرایی، فضاهای اداری و بخشهای مختلف ساختمان منتقل شود.
به طور کلی، داکت اسپلیت به دلیل نصب مخفی، ظاهر یکپارچه، قابلیت سرمایش و گرمایش، هزینه اولیه مناسب و توانایی پوشش فضاهای مختلف، یکی از گزینههای محبوب در طراحی سیستمهای تهویه مطبوع ساختمانها محسوب میشود.
ساختار داکت اسپلیت از بخشهای مختلفی تشکیل شده است که هر کدام نقش مهمی در فرآیند تولید، انتقال و تنظیم هوای سرد و گرم دارند. هماهنگی بین این قطعات باعث میشود سیستم بتواند در تمام فصول سال، دمای محیط را در شرایط مطلوب حفظ کند.
به طور کلی، داکت اسپلیت از دو بخش اصلی یونیت داخلی (هواساز سقفی) و یونیت خارجی (کندانسور) تشکیل شده است که سایر تجهیزات در این دو بخش قرار میگیرند.
مهمترین اجزای تشکیلدهنده داکت اسپلیت عبارتاند از:
عملکرد هماهنگ این اجزا باعث میشود داکت اسپلیت بتواند هوای مطبوع، خنک و گرم را در فصلهای مختلف سال تأمین کرده و شرایط آسایش حرارتی مناسبی برای کاربران ایجاد کند. طراحی صحیح هر یک از این بخشها، بهخصوص انتخاب ظرفیت مناسب دستگاه و اجرای اصولی کانالکشی، تأثیر مستقیمی بر راندمان و طول عمر سیستم دارد.
عملکرد داکت اسپلیت در حالت سرمایش بر اساس سیکل تبرید تراکمی انجام میشود. در این فرآیند، مبرد به عنوان سیال انتقالدهنده حرارت، در بین یونیت داخلی و خارجی گردش کرده و باعث کاهش دمای هوای محیط میشود.
در مرحله اول، کمپرسور موجود در یونیت خارجی، گاز مبرد را فشرده کرده و باعث افزایش فشار و دمای آن میشود. سپس مبرد داغ وارد کندانسور شده و در اثر تبادل حرارت با هوای بیرون، گرمای خود را از دست داده و به حالت مایع تبدیل میشود.
پس از آن، مبرد مایع از طریق شیر انبساط عبور کرده و فشار آن کاهش پیدا میکند. کاهش فشار باعث میشود مبرد توانایی جذب حرارت محیط را به دست آورد. این مبرد وارد کویل سرمایشی یونیت داخلی شده و هنگام عبور هوا از روی کویل، گرمای موجود در هوا را جذب میکند.
هوای خنکشده توسط فن داخلی به جریان درآمده و از طریق کانالهای انتقال هوا به اتاقها و بخشهای مختلف ساختمان منتقل میشود. به این ترتیب، دمای محیط کاهش یافته و شرایط آسایش حرارتی ایجاد میشود.
در فصل سرد سال، داکت اسپلیت میتواند برای تأمین گرمایش محیط نیز مورد استفاده قرار گیرد. در بسیاری از مدلها، گرمایش توسط کویل آب گرم انجام میشود. در این حالت، آب گرم تولیدشده توسط موتورخانه، پکیج یا سیستم حرارتی ساختمان وارد کویل یونیت داخلی شده و سطح کویل را گرم میکند.
سپس فن داخلی با عبور دادن هوای محیط از روی کویل گرم، هوای گرم را از طریق کانالها به فضاهای مختلف ساختمان منتقل میکند.
به طور کلی، عملکرد صحیح داکت اسپلیت به عواملی مانند انتخاب ظرفیت مناسب، طراحی اصولی کانالکشی، کیفیت قطعات، سرویس دورهای و نصب استاندارد دستگاه بستگی دارد و میتواند تأثیر مستقیمی بر میزان مصرف انرژی و طول عمر سیستم داشته باشد.
سیستم داکت اسپلیت از مجموعهای از قطعات مکانیکی و الکتریکی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند سرمایش، گرمایش و توزیع هوای مطبوع دارند. عملکرد صحیح این اجزا در کنار یکدیگر باعث افزایش راندمان دستگاه، کاهش مصرف انرژی و ایجاد شرایط آسایش حرارتی در محیط میشود.
یونیت داخلی یا هواساز سقفی یکی از بخشهای اصلی داکت اسپلیت است که معمولاً در فضای سقف کاذب نصب میشود. این بخش وظیفه دریافت هوای محیط، تنظیم دما، فیلتر کردن هوا و انتقال آن به فضاهای مختلف ساختمان را بر عهده دارد.
مهمترین قطعات موجود در یونیت داخلی شامل موارد زیر است:

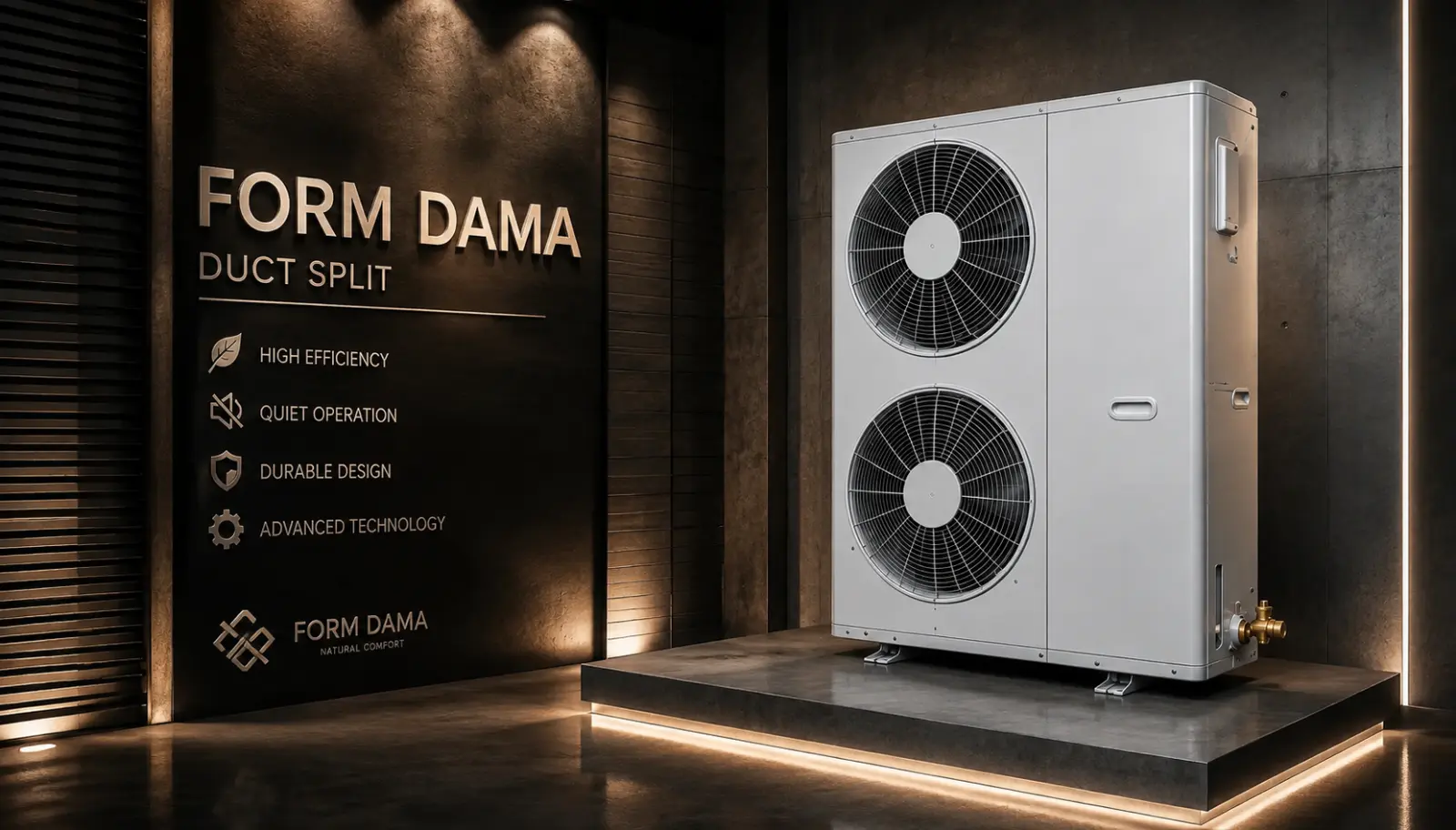

یونیت خارجی داکت اسپلیت معمولاً در فضای باز مانند تراس، پشتبام یا حیاط نصب میشود. این بخش وظیفه دفع گرمای جذبشده از محیط و تکمیل فرآیند سیکل تبرید را بر عهده دارد.
اجزای اصلی یونیت خارجی عبارتاند از:
عملکرد مناسب یونیت خارجی تأثیر مستقیمی بر راندمان سرمایشی دستگاه دارد؛ به همین دلیل نصب آن در محل مناسب با گردش هوای کافی اهمیت زیادی دارد.
کمپرسور یکی از مهمترین قطعات داکت اسپلیت است که وظیفه فشردهسازی مبرد و ایجاد جریان در سیکل تبرید را بر عهده دارد. عملکرد کمپرسور باعث افزایش فشار و دمای مبرد شده و فرآیند انتقال حرارت را امکانپذیر میکند.
در بسیاری از مدلهای جدید داکت اسپلیت از کمپرسورهای اسکرال استفاده میشود. این نوع کمپرسورها به دلیل راندمان بالا، صدای کمتر، لرزش پایین و طول عمر مناسب، کاربرد گستردهای در سیستمهای تهویه مطبوع دارند.
کویلها نقش اصلی را در انتقال حرارت بین هوا و سیال بر عهده دارند.
کیفیت و طراحی کویلها تأثیر زیادی بر سرعت انتقال حرارت و میزان مصرف انرژی دستگاه دارد.
فن یکی از قطعات مهم یونیت داخلی است که وظیفه گردش هوا و انتقال آن به کانالهای ساختمان را بر عهده دارد.
طراحی مناسب فن باعث افزایش میزان هوادهی، کاهش صدای کارکرد دستگاه و بهبود عملکرد سیستم میشود. انتخاب صحیح ظرفیت فن باید متناسب با طول کانالها و حجم فضای مورد نظر انجام شود.
کانالهای انتقال هوا مسیر حرکت هوای سرد یا گرم از یونیت داخلی به بخشهای مختلف ساختمان هستند. طراحی و اجرای صحیح کانالکشی تأثیر مستقیمی بر عملکرد نهایی داکت اسپلیت دارد.
کانالکشی اصولی باعث:
میشود. استفاده از عایق مناسب برای کانالها نیز از هدررفت انرژی جلوگیری کرده و عملکرد سیستم را بهبود میبخشد.
هواساز چیست و چگونه کار میکند؟ با اجزا، نحوه عملکرد، کاربردها و انواع هواساز آشنا شوید و بهترین سیستم تهویه مطبوع را متناسب با نیاز پروژه خود انتخاب کنید.
➜ مطالعه مقاله کاملسیستمهای مینی چیلر و فن کویل یکی از رقبای اصلی داکت اسپلیت هستند.
در سیستم مینی چیلر، آب سرد و گرم توسط دستگاه مرکزی تولید شده و به فن کویلهای مختلف منتقل میشود.
مهمترین تفاوتها:
برای انتخاب داکت اسپلیت مناسب باید موارد زیر بررسی شود:
انتخاب ظرفیت نامناسب میتواند باعث کاهش راندمان و افزایش مصرف انرژی شود.
فرم دما با سالها تجربه در زمینه طراحی و تأمین تجهیزات تهویه مطبوع، سیستمهای سرمایشی و گرمایشی، امکان انتخاب و خرید داکت اسپلیت مناسب برای پروژههای مسکونی، اداری، تجاری و صنعتی را فراهم کرده است.
انتخاب صحیح داکت اسپلیت نیازمند بررسی عواملی مانند متراژ ساختمان، نوع کاربری فضا، شرایط آبوهوایی، میزان بار سرمایشی و گرمایشی و نحوه اجرای کانالکشی است. کارشناسان متخصص فرم دما با بررسی شرایط پروژه، بهترین گزینه را از نظر ظرفیت، راندمان و مصرف انرژی پیشنهاد میدهند.
اگر قصد خرید داکت اسپلیت، دریافت مشاوره تخصصی یا استعلام قیمت داکت اسپلیت فرم دما را دارید، میتوانید با کارشناسان این مجموعه تماس بگیرید تا مناسبترین سیستم تهویه متناسب با نیاز شما معرفی شود.
داکت اسپلیت یکی از سیستمهای تهویه مطبوع است که از دو بخش اصلی شامل یونیت داخلی (هواساز سقفی) و یونیت خارجی (کندانسور) تشکیل شده است. این سیستم با تولید هوای سرد و گرم، آن را از طریق کانالکشی به بخشهای مختلف ساختمان منتقل میکند و برای تأمین آسایش حرارتی در فصول مختلف سال مورد استفاده قرار میگیرد.
تفاوت اصلی داکت اسپلیت و کولر گازی در نحوه نصب و توزیع هوا است. در کولر گازی، یونیت داخلی معمولاً به صورت دیواری یا سقفی نصب شده و هوا مستقیماً وارد محیط میشود؛ اما در داکت اسپلیت، یونیت داخلی به صورت توکار داخل سقف کاذب قرار گرفته و هوای تولیدشده از طریق کانالها در بخشهای مختلف ساختمان پخش میشود.
بله، داکت اسپلیت قابلیت تأمین گرمایش را نیز دارد. در بسیاری از مدلها، گرمایش توسط کویل آب گرم انجام میشود که آب مورد نیاز آن از طریق موتورخانه یا پکیج تأمین میشود. برخی مدلها نیز از سیکل معکوس تبرید برای ایجاد گرما استفاده میکنند.
میزان مصرف برق داکت اسپلیت به عواملی مانند ظرفیت دستگاه، نوع کمپرسور، میزان استفاده، شرایط آبوهوایی و اینورتر یا معمولی بودن سیستم بستگی دارد. مدلهای اینورتر به دلیل تنظیم دور کمپرسور، معمولاً مصرف انرژی کمتری نسبت به مدلهای معمولی دارند.
داکت اسپلیتهای اینورتر به دلیل قابلیت تغییر دور کمپرسور، دمای محیط را دقیقتر کنترل کرده و در بسیاری از شرایط مصرف برق کمتری دارند. مدلهای معمولی نیز به دلیل قیمت اولیه پایینتر، برای پروژههایی با بودجه محدود گزینه مناسبی هستند.
داکت اسپلیت برای ساختمانهای مسکونی، اداری، تجاری، فروشگاهها و پروژههایی که امکان اجرای سقف کاذب و کانالکشی وجود دارد، گزینه مناسبی محسوب میشود. انتخاب ظرفیت مناسب دستگاه باید متناسب با شرایط هر پروژه انجام شود.
در حالت استاندارد، داکت اسپلیت امکان کنترل کاملاً مستقل دمای هر اتاق را ندارد؛ زیرا چند فضا به یک یونیت داخلی متصل هستند. با این حال، استفاده از دریچههای موتوردار، ترموستاتهای جداگانه و سیستمهای کنترل هوشمند میتواند امکان مدیریت بهتر دمای فضاهای مختلف را فراهم کند.
انتخاب ظرفیت مناسب داکت اسپلیت باید بر اساس عواملی مانند متراژ ساختمان، ارتفاع سقف، شرایط آبوهوایی منطقه، تعداد افراد، میزان تابش نور خورشید، نوع کاربری ساختمان و میزان بار سرمایشی و گرمایشی انجام شود. انتخاب نادرست ظرفیت میتواند باعث افزایش مصرف انرژی و کاهش راندمان دستگاه شود.
عمر مفید داکت اسپلیت به کیفیت دستگاه، نحوه نصب، شرایط کاری و سرویسهای دورهای بستگی دارد. با نصب اصولی، تمیز کردن فیلترها، بررسی قطعات و انجام سرویسهای منظم، میتوان طول عمر سیستم را افزایش داد.
بله، یکی از بخشهای اصلی اجرای داکت اسپلیت، طراحی و اجرای کانالکشی است. کانالها وظیفه انتقال هوای سرد و گرم از یونیت داخلی به فضاهای مختلف را بر عهده دارند و اجرای صحیح آنها تأثیر مستقیمی بر میزان صدا، مصرف انرژی و راندمان سیستم دارد.
