عملکرد دستگاه هواساز بر پایه تصفیه، تنظیم دما، کنترل رطوبت، تأمین هوای تازه و توزیع مناسب هوا در محیط انجام میشود. هواساز یا Air Handling Unit (AHU) یکی از تجهیزات مهم در سیستمهای تهویه مطبوع است که برای ایجاد شرایط مناسب هوای داخل ساختمان مورد استفاده قرار میگیرد. این دستگاه با توجه به ظرفیت، نوع طراحی و تجهیزات بهکاررفته میتواند در ساختمانهای مسکونی، اداری، تجاری، مراکز درمانی، سالنهای ورزشی، کارخانهها و محیطهای صنعتی مورد استفاده قرار گیرد.
دستگاه هواساز با عبور دادن هوا از بخشهای مختلف خود، شرایط هوای ورودی را متناسب با نیاز محیط تنظیم میکند. در مسیر حرکت هوا ممکن است فرآیندهایی مانند فیلتراسیون، سرمایش، گرمایش، رطوبتگیری، رطوبتزنی و اختلاط هوای تازه و برگشتی انجام شود. در نهایت، فن دستگاه هوای آمادهشده را با دبی و فشار مناسب به شبکه کانالکشی منتقل میکند تا در قسمتهای مختلف ساختمان توزیع شود.
یکی از نکات مهم در بررسی عملکرد دستگاه هواساز این است که هواساز در اغلب سیستمهای تهویه، بهتنهایی تولیدکننده سرما و گرما نیست. بهعنوان مثال، آب سرد مورد نیاز کویل سرمایشی معمولاً توسط چیلر یا مینیچیلر تأمین میشود و آب گرم مورد نیاز کویل گرمایشی میتواند از طریق بویلر، پکیج یا سایر منابع حرارتی تأمین شود. هواساز با دریافت این آب سرد یا گرم و عبور دادن جریان هوا از روی کویلها، دمای هوای ورودی را تغییر میدهد.
به زبان ساده، میتوان گفت هواساز وظیفه دارد هوا را دریافت، تصفیه، تنظیم و جابهجا کند. کیفیت انجام هر یک از این مراحل به طراحی دستگاه، ظرفیت هوادهی، نوع فن، تعداد و نوع کویلها، سیستم فیلتراسیون و تجهیزات کنترلی آن بستگی دارد.
در ادامه این مقاله از فرم دما با نحوه کار هواساز، اجزای اصلی دستگاه، تفاوت هواساز ساختمانی و صنعتی و ویژگیهای مهم یک هواساز استاندارد آشنا میشویم.

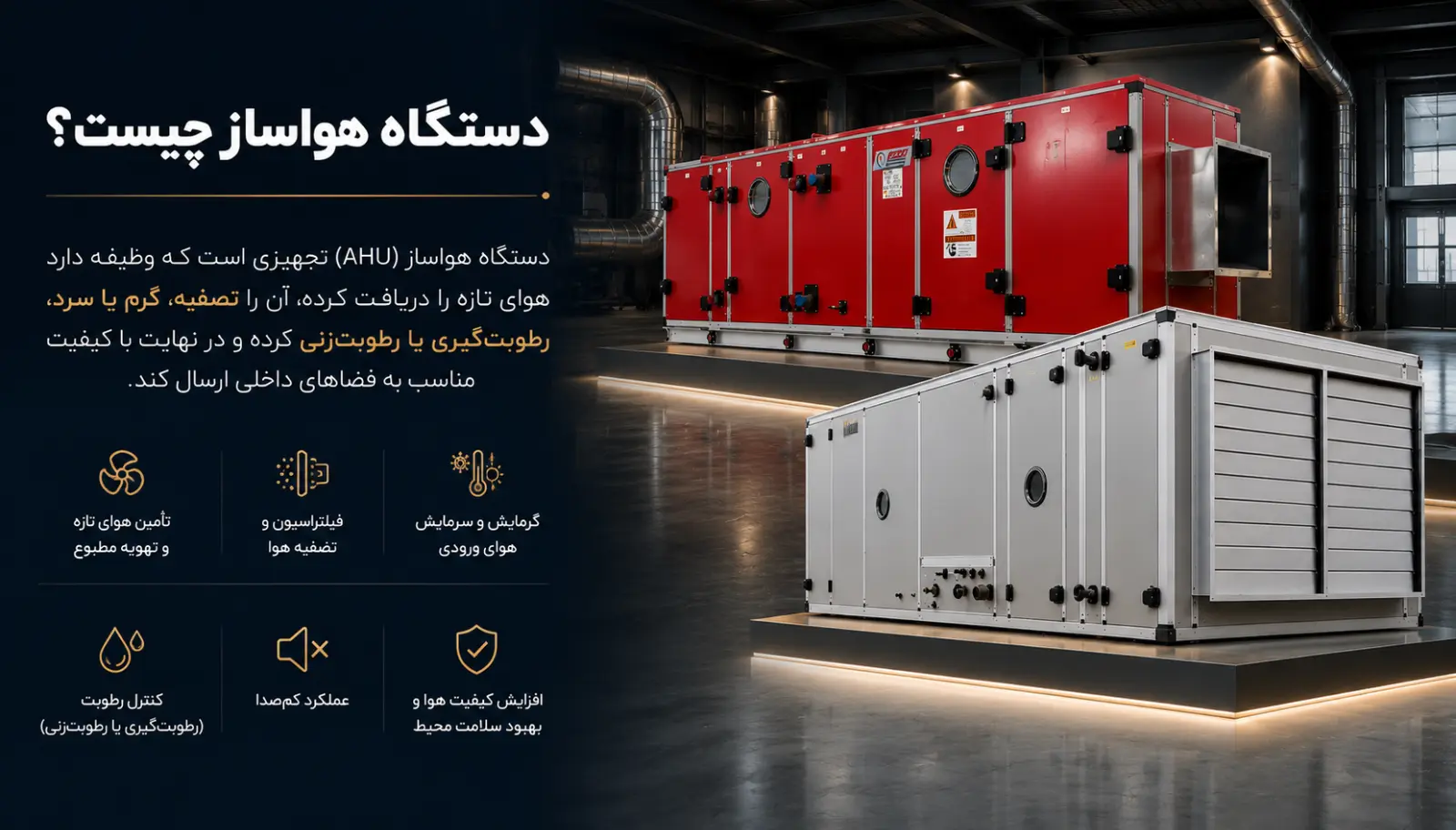

هواساز دستگاهی برای آمادهسازی و انتقال هوا در سیستمهای تهویه مطبوع است. این دستگاه در مسیر سیستم کانالکشی قرار گرفته و با استفاده از مجموعهای از تجهیزات مکانیکی و کنترلی، هوای مورد نیاز فضا را با شرایط مناسب آماده میکند.
بسته به نوع پروژه، یک دستگاه هواساز میتواند وظایفی مانند سرمایش، گرمایش، فیلتراسیون هوا، تأمین هوای تازه، کنترل رطوبت و توزیع هوا را بر عهده داشته باشد. به همین دلیل، هواسازها در پروژههایی با کاربریهای مختلف طراحی میشوند و مشخصات فنی آنها باید بر اساس شرایط هر پروژه تعیین شود.
در یک سیستم معمولی، هوای برگشتی از داخل ساختمان به همراه مقدار مشخصی هوای تازه وارد هواساز میشود. هوا پس از عبور از فیلترها، در صورت نیاز از روی کویل سرمایشی یا گرمایشی عبور کرده و دمای آن تنظیم میشود. سپس فن، هوای آمادهشده را به سمت کانالهای توزیع هدایت میکند.
در حالت سرمایش، آب سرد تولیدشده توسط چیلر یا مینیچیلر وارد کویل سرمایشی هواساز میشود. هوای عبوری از روی سطح کویل، بخشی از گرمای خود را از دست داده و دمای آن کاهش پیدا میکند. در صورت پایین بودن دمای سطح کویل نسبت به نقطه شبنم، بخشی از رطوبت موجود در هوا نیز تقطیر شده و فرآیند رطوبتگیری اتفاق میافتد.
در حالت گرمایش، آب گرم تولیدشده توسط بویلر یا پکیج وارد کویل گرمایشی میشود. جریان هوا با عبور از روی کویل گرم، انرژی حرارتی دریافت کرده و دمای آن افزایش پیدا میکند. سپس فن، هوای گرمشده را به شبکه کانالکشی منتقل میکند.
بنابراین، نحوه کار هواساز به این صورت است که دستگاه با استفاده از انرژی سرمایشی یا گرمایشی تأمینشده از تجهیزات دیگر، شرایط هوای عبوری را تغییر داده و آن را برای ورود به فضای مورد نظر آماده میکند.
یکی دیگر از بخشهای مهم در عملکرد دستگاه هواساز، سیستم فیلتراسیون است. هوا پیش از رسیدن به کویلها و بخشهای داخلی دستگاه از فیلتر عبور میکند تا ذرات معلق و آلایندههای موجود در جریان هوا تا حد مورد نیاز حذف شوند.
نوع فیلتر مورد استفاده به کاربری پروژه بستگی دارد. در هواسازهای معمولی ممکن است از فیلترهای قابل شستوشو یا فیلترهای چندمرحلهای استفاده شود، در حالی که در پروژههایی با نیاز به کیفیت هوای بالاتر، امکان استفاده از فیلترهای تخصصی مانند HEPA، ULPA و کربن فعال نیز وجود دارد.
فیلتراسیون مناسب علاوه بر کمک به افزایش کیفیت هوای داخل، از تجمع گردوغبار و آلودگی روی کویلها و سایر اجزای داخلی دستگاه نیز جلوگیری میکند و میتواند به حفظ عملکرد مناسب سیستم کمک کند.
یکی از قابلیتهای مهم هواساز، امکان ورود و کنترل هوای تازه است. در بسیاری از سیستمهای تهویه، بخشی از هوای داخل ساختمان به دستگاه بازمیگردد و با مقدار مشخصی هوای تازه ترکیب میشود.
میزان هوای تازه مورد نیاز باید بر اساس نوع کاربری ساختمان، تعداد افراد، شرایط محیطی و الزامات طراحی سیستم تعیین شود. به همین دلیل، طراحی صحیح محفظه اختلاط هوا و دمپرهای مربوط به آن میتواند نقش مهمی در عملکرد سیستم تهویه داشته باشد.
در نتیجه، عملکرد دستگاه هواساز تنها به گرم یا سرد کردن هوا محدود نمیشود؛ بلکه مجموعهای از فرآیندهای تصفیه، تأمین هوای تازه، کنترل دما و رطوبت و انتقال هوا را شامل میشود.
برای درک بهتر عملکرد دستگاه هواساز میتوان فرآیند کار آن را به چند مرحله اصلی تقسیم کرد.
در ابتدا بخشی از هوای مورد نیاز سیستم میتواند از فضای بیرون وارد هواساز شود. همزمان، در سیستمهایی که قابلیت گردش مجدد هوا را دارند، بخشی از هوای برگشتی ساختمان نیز به دستگاه بازمیگردد.
مقدار هوای تازه و هوای برگشتی با توجه به نوع ساختمان، کاربری فضا، استانداردهای تهویه و طراحی سیستم تعیین میشود.
هوای ورودی قبل از عبور از کویلها از فیلترهای مناسب عبور میکند. فیلترها وظیفه دارند ذرات معلق، گردوغبار و در برخی مدلها آلایندههای خاص را از جریان هوا جدا کنند.
نوع فیلتر مورد استفاده به شرایط محیط و سطح پاکیزگی مورد نیاز بستگی دارد. در برخی هواسازها میتوان از فیلترهای تخصصی مانند HEPA، ULPA و فیلتر کربن فعال استفاده کرد.
قرارگیری فیلترها در مسیر هوا علاوه بر بهبود کیفیت هوای ورودی، به کاهش تجمع آلودگی روی کویلها نیز کمک میکند.
پس از مرحله فیلتراسیون، هوا در صورت نیاز از روی کویل سرمایشی یا گرمایشی عبور میکند.
در حالت سرمایش، آب سرد تولیدشده توسط چیلر یا مینیچیلر درون کویل جریان پیدا میکند. هوای عبوری از روی سطح کویل، گرمای خود را از دست داده و خنک میشود.
در حالت گرمایش نیز آب گرم تولیدشده توسط بویلر، پکیج یا سایر منابع حرارتی در کویل جریان پیدا میکند و هوای عبوری را گرم میکند.
بنابراین، هواساز بیشتر نقش انتقال و آمادهسازی هوا را دارد و منبع تولید انرژی سرمایشی یا گرمایشی معمولاً تجهیز دیگری مانند چیلر یا بویلر است.
در برخی پروژهها، کنترل دما بهتنهایی کافی نیست و میزان رطوبت هوا نیز باید کنترل شود.
هواسازهای مجهز به سیستم رطوبتزنی و رطوبتگیری میتوانند میزان رطوبت نسبی هوا را در محدوده مورد نظر تنظیم کنند. این قابلیت در فضاهایی که کنترل دقیق شرایط محیط اهمیت دارد، کاربرد بیشتری دارد.
در مرحله پایانی، فن هواساز هوا را با فشار و دبی مشخص به سمت کانالهای انتقال هدایت میکند.
هوا پس از عبور از کانالها و تجهیزات توزیع هوا، وارد بخشهای مختلف ساختمان میشود. طراحی صحیح فن و کانالکشی تأثیر مستقیمی بر میزان هوای ورودی، فشار سیستم، صدای کارکرد و مصرف انرژی دارد.
هواساز چیست و چگونه کار میکند؟ با عملکرد، اجزا، انواع و کاربرد هواساز در تهویه مطبوع آشنا شوید و برای خرید و قیمت هواساز از فرم دما مشاوره بگیرید.
➜ مطالعه مقاله کاملشناخت اجزای هواساز برای درک بهتر عملکرد دستگاه هواساز اهمیت زیادی دارد. بسته به نوع دستگاه و کاربرد آن، تجهیزات مختلفی در هواساز مورد استفاده قرار میگیرد.
فن وظیفه ایجاد جریان هوا و انتقال آن در مسیر سیستم را بر عهده دارد. بسته به طراحی دستگاه میتوان از فنهای سانتریفیوژ یا محوری استفاده کرد.
انتخاب فن مناسب باید بر اساس پارامترهایی مانند دبی هوا، فشار استاتیکی، راندمان، شرایط کاری و میزان صدای مجاز انجام شود.
کویلها از مهمترین اجزای هواساز هستند و وظیفه انتقال حرارت بین آب و هوا را بر عهده دارند. کویلهای هواساز معمولاً از لولههای مسی به همراه پرههای آلومینیومی ساخته میشوند تا سطح تبادل حرارت افزایش پیدا کند.
در سیستمهای سرمایشی، آب سرد از کویل عبور کرده و هوای گرم ورودی را خنک میکند. در سیستم گرمایشی نیز آب گرم باعث افزایش دمای هوا میشود.
فیلترها برای حذف ذرات و آلایندههای موجود در هوا استفاده میشوند. بسته به کاربری پروژه میتوان از فیلترهای مختلف با درجات فیلتراسیون متفاوت استفاده کرد.
در هواسازهای تخصصی و هایژنیک، انتخاب فیلتر مناسب اهمیت ویژهای دارد؛ زیرا کیفیت هوای خروجی مستقیماً به طراحی سیستم فیلتراسیون وابسته است.
در برخی هواسازها، محفظه اختلاط برای ترکیب مقدار مشخصی از هوای تازه با هوای برگشتی استفاده میشود.
این بخش به سیستم اجازه میدهد میزان هوای تازه ورودی را متناسب با نیاز پروژه کنترل کند.
تجهیزات کنترلی وظیفه کنترل پارامترهایی مانند دما، رطوبت، سرعت فن و وضعیت عملکرد تجهیزات را بر عهده دارند.
استفاده از سیستم کنترل مناسب میتواند به عملکرد پایدارتر هواساز و مدیریت بهتر مصرف انرژی کمک کند.
به دلیل وجود فن و الکتروموتور، هواساز در هنگام کار میتواند ارتعاش ایجاد کند. استفاده از لرزهگیرهای مناسب به کاهش انتقال ارتعاش به سازه و تجهیزات اطراف کمک میکند.
هواساز ساختمانی یا آپارتمانی برای تأمین شرایط مناسب تهویه در ساختمانهای مسکونی، اداری، تجاری، آموزشی و سایر ساختمانها استفاده میشود.
ابعاد، ظرفیت هوادهی، نوع فیلتر، تعداد کویلها و تجهیزات کنترلی این دستگاه با توجه به نیاز پروژه تعیین میشود.
در هواسازهای ساختمانی معمولاً آب گرم مورد نیاز کویل گرمایشی از طریق پکیج یا بویلر و آب سرد مورد نیاز کویل سرمایشی توسط چیلر یا مینیچیلر تأمین میشود.
هواسازهای آپارتمانی معمولاً نسبت به مدلهای صنعتی ابعاد و ظرفیت هوادهی کمتری دارند و طراحی آنها متناسب با شرایط ساختمان انجام میشود.
هواساز صنعتی برای محیطهایی با نیاز هوادهی و تهویه بالاتر طراحی میشود. سالنهای تولید، کارخانهها، انبارها، سالنهای ورزشی و فضاهای صنعتی از جمله کاربردهای این دستگاه هستند. یکی از تفاوتهای مهم هواساز صنعتی با مدلهای ساختمانی، ظرفیت بالاتر و امکان استفاده از سیستمهای فیلتراسیون و کنترل تخصصیتر است.
در محیطهایی که آلودگی هوا بیشتر است یا شرایط محیطی باید بهصورت دقیق کنترل شود، نوع فیلتر، ظرفیت فن، تعداد و نوع کویلها و تجهیزات کنترلی باید متناسب با شرایط پروژه انتخاب شوند.
اگرچه اصول کلی عملکرد دستگاه هواساز در مدلهای ساختمانی و صنعتی مشابه است، اما این دو دستگاه از نظر ظرفیت، ابعاد، تجهیزات و نوع کاربرد میتوانند تفاوتهای قابل توجهی داشته باشند.
هواسازهای تولیدشده توسط فرم دما میتوانند بر اساس نیاز پروژه و شرایط محل نصب طراحی و تولید شوند. برخی از ویژگیهایی که میتوان در طراحی این دستگاهها در نظر گرفت عبارتاند از:
انتخاب هر یک از این تجهیزات باید بر اساس ظرفیت هوادهی، شرایط محیط، نوع کاربری، کیفیت هوای مورد نیاز و الزامات پروژه انجام شود.
انتخاب هواساز تنها بر اساس ابعاد دستگاه یا ظرفیت هوادهی انجام نمیشود. عواملی مانند حجم فضای مورد نظر، میزان هوای تازه مورد نیاز، شرایط آبوهوایی، دمای طرح، رطوبت، نوع کاربری ساختمان، تعداد افراد حاضر در محیط و سطح فیلتراسیون مورد نیاز باید در طراحی سیستم در نظر گرفته شوند.
انتخاب نادرست ظرفیت هواساز میتواند باعث کاهش کیفیت تهویه، افزایش مصرف انرژی، ایجاد صدای نامناسب و کاهش عملکرد سیستم شود.
به همین دلیل، طراحی و انتخاب هواساز باید توسط متخصصان سیستمهای تهویه مطبوع و بر اساس محاسبات مهندسی انجام شود.
هواساز چیست و چگونه کار میکند؟ با اجزا، نحوه عملکرد، کاربردها و انواع هواساز آشنا شوید و بهترین سیستم تهویه مطبوع را متناسب با نیاز پروژه خود انتخاب کنید.
➜ مطالعه مقاله کاملعملکرد دستگاه هواساز مجموعهای از فرآیندهای ورود و اختلاط هوا، فیلتراسیون، سرمایش یا گرمایش، کنترل رطوبت و توزیع هواست. این دستگاه با استفاده از فن، کویل، فیلتر، تجهیزات کنترلی و سایر اجزای داخلی، هوای مورد نیاز ساختمان یا محیط صنعتی را آماده و به بخشهای مختلف منتقل میکند.
هواساز میتواند در مدلهای ساختمانی، آپارتمانی و صنعتی طراحی شود و تجهیزات آن بر اساس نیاز پروژه تغییر کند. استفاده از کویلهای مناسب، فیلترهای متناسب با کیفیت هوای مورد نیاز، فن با ظرفیت صحیح و سیستم کنترل مناسب، نقش مهمی در عملکرد نهایی دستگاه دارد.
فرم دما با بهرهگیری از تجربه و دانش فنی در زمینه تجهیزات تهویه مطبوع، امکان طراحی و تولید هواساز متناسب با نیاز پروژههای مختلف را فراهم کرده است. برای انتخاب ظرفیت و مشخصات فنی هواساز، بررسی شرایط پروژه و انجام محاسبات تخصصی پیش از سفارش دستگاه اهمیت زیادی دارد.
عملکرد دستگاه هواساز شامل دریافت هوای تازه و برگشتی، فیلتراسیون، سرمایش یا گرمایش، کنترل رطوبت و انتقال هوا به فضای مورد نظر است. هوا پس از ورود به دستگاه از فیلترها عبور میکند و در صورت نیاز، با عبور از روی کویل سرمایشی یا گرمایشی دمای آن تنظیم میشود. در مرحله آخر، فن هوا را با فشار و دبی مشخص وارد کانالها کرده و به بخشهای مختلف ساختمان منتقل میکند.
در اغلب سیستمها، هواساز بهتنهایی منبع تولید سرما و گرما نیست. برای سرمایش، آب سرد مورد نیاز کویل معمولاً توسط چیلر یا مینیچیلر و برای گرمایش، آب گرم توسط بویلر یا پکیج تأمین میشود. هواساز با عبور دادن هوا از روی این کویلها، دمای هوا را تغییر داده و آن را در ساختمان توزیع میکند. البته نوع منبع انرژی و ساختار سیستم میتواند با توجه به طراحی پروژه متفاوت باشد.
اجزای اصلی هواساز شامل فن، کویل سرمایشی و گرمایشی، فیلترهای هوا، محفظه اختلاط، دمپرها، تجهیزات کنترل، الکتروموتور، لرزهگیر و بدنه دستگاه است. در مدلهای تخصصیتر ممکن است تجهیزاتی مانند سیستم رطوبتزنی، رطوبتگیری، فیلترهای HEPA و ULPA و سیستمهای کنترل پیشرفته نیز به دستگاه اضافه شود. نوع و تعداد تجهیزات بر اساس کاربری و نیاز پروژه تعیین میشود.
اصول کلی کار هواساز ساختمانی و صنعتی مشابه است، اما ظرفیت هوادهی، ابعاد، نوع تجهیزات و سطح فیلتراسیون آنها میتواند متفاوت باشد. هواساز ساختمانی معمولاً برای ساختمانهای مسکونی، اداری و تجاری استفاده میشود، در حالی که هواساز صنعتی برای کارخانهها، سالنهای تولید، سولهها و فضاهای بزرگ طراحی میشود. هواسازهای صنعتی معمولاً ظرفیت بالاتری داشته و امکان تجهیز به سیستمهای فیلتراسیون و کنترل تخصصی را دارند.
هواساز با استفاده از فیلترهای مناسب، ذرات معلق و بخشی از آلایندههای موجود در جریان هوا را حذف میکند. همچنین امکان ورود مقدار مشخصی هوای تازه از بیرون را فراهم میکند تا کیفیت تهویه افزایش پیدا کند. در پروژههایی که نیاز به سطح بالاتری از پاکیزگی هوا وجود دارد، میتوان از سیستمهای فیلتراسیون تخصصی مانند HEPA، ULPA یا کربن فعال استفاده کرد. انتخاب فیلتر باید متناسب با نوع کاربری و شرایط محیط انجام شود.
بله، در صورت تجهیز دستگاه به سیستمهای مناسب، هواساز میتواند در فرآیند رطوبتگیری و رطوبتزنی نیز مورد استفاده قرار گیرد. در زمان سرمایش، اگر دمای سطح کویل از نقطه شبنم پایینتر باشد، بخشی از بخار آب موجود در هوا روی کویل تقطیر شده و از جریان هوا جدا میشود. برای رطوبتزنی نیز میتوان از تجهیزات مخصوص استفاده کرد. میزان کنترل رطوبت به طراحی دستگاه و تجهیزات انتخابشده بستگی دارد.
ظرفیت هواساز باید بر اساس عواملی مانند حجم فضای مورد نظر، تعداد افراد، میزان هوای تازه مورد نیاز، بار سرمایشی و گرمایشی، شرایط آبوهوایی و نوع کاربری ساختمان تعیین شود. انتخاب دستگاه با ظرفیت کمتر از نیاز میتواند باعث تأمین نشدن شرایط مطلوب محیط شود و انتخاب ظرفیت بیش از اندازه نیز ممکن است هزینه اولیه و مصرف انرژی سیستم را افزایش دهد. به همین دلیل، ظرفیت هواساز باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه انتخاب شود.
هواساز و چیلر دو تجهیز متفاوت هستند و وظایف یکسانی ندارند. چیلر وظیفه تولید آب سرد را بر عهده دارد، در حالی که هواساز از آب سرد تولیدشده توسط چیلر برای خنک کردن هوای عبوری از کویل استفاده میکند. به بیان ساده، چیلر منبع تولید سرمایش است و هواساز وظیفه آمادهسازی و توزیع هوا را انجام میدهد. در یک سیستم تهویه مطبوع میتوان این دو دستگاه را در کنار یکدیگر استفاده کرد.
هواساز قابلیت استفاده در طیف گستردهای از پروژهها را دارد، اما مشخصات دستگاه باید متناسب با شرایط هر ساختمان طراحی شود. ساختمانهای مسکونی، اداری، تجاری، آموزشی، درمانی، ورزشی و صنعتی هرکدام نیازهای متفاوتی از نظر ظرفیت هوادهی، میزان هوای تازه، فیلتراسیون، کنترل دما و رطوبت دارند. بنابراین نمیتوان یک مدل و ظرفیت مشخص را برای تمام پروژهها مناسب دانست و انتخاب دستگاه باید بر اساس نیازهای فنی پروژه انجام شود.
برای انتخاب یک هواساز مناسب باید مواردی مانند ظرفیت هوادهی، فشار استاتیکی، شرایط آبوهوایی، ظرفیت کویلهای سرمایشی و گرمایشی، نوع و تعداد فیلترها، میزان هوای تازه، سطح فیلتراسیون، نیاز به کنترل رطوبت، نوع فن، جنس بدنه و سیستم کنترل بررسی شود. همچنین کیفیت ساخت دستگاه و تناسب تجهیزات با شرایط پروژه اهمیت زیادی دارد. انتخاب صحیح هواساز میتواند به عملکرد پایدار سیستم تهویه، کیفیت بهتر هوای داخل و مدیریت مناسب مصرف انرژی کمک کند.
